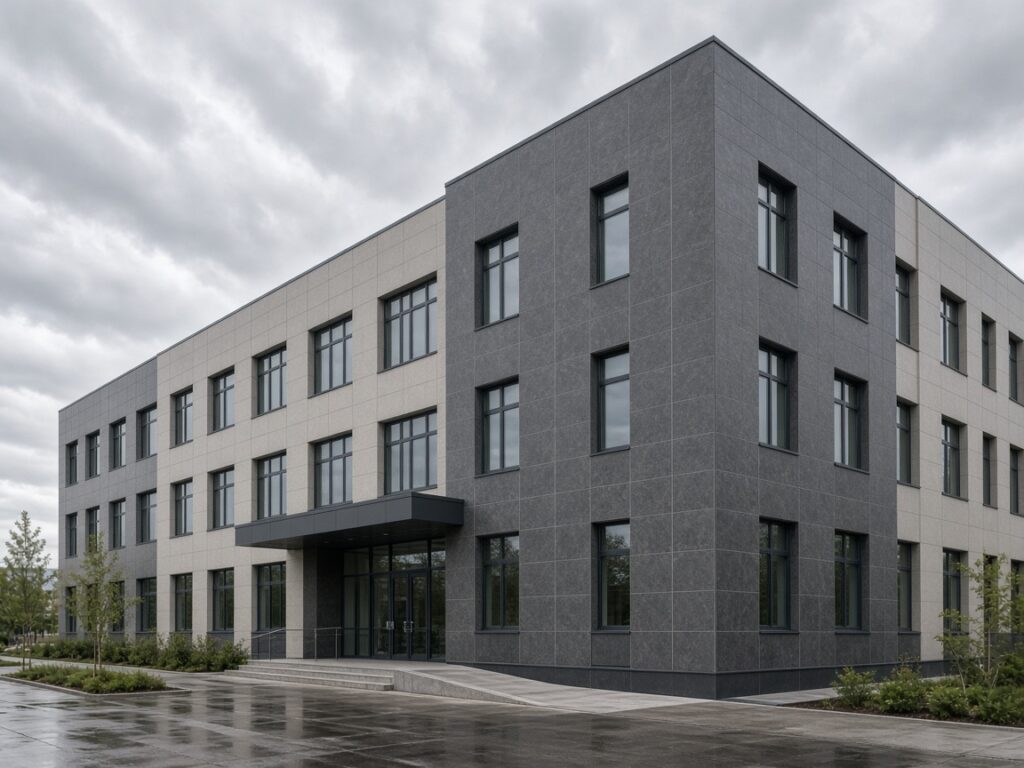

Облицовка вентфасадов натуральным камнем в Иркутске: расчет нагрузок и узлов крепления
Вентилируемые фасады с облицовкой из натурального камня в Иркутске проектируют не по принципу «подобрать плитку и кронштейн», а как расчетную многослойную конструкцию. Натуральный камень дает респектабельный внешний вид и долговечность, но одновременно увеличивает вес, требования к анкеровке, точности монтажа и коррозионной защите. Для архитекторов, проектных бюро, девелоперов, подрядчиков, монтажных организаций, снабженцев и частных заказчиков важно понимать, где заканчивается эстетика и начинается расчет: именно на этом стыке возникают ошибки, которые проявляются через сезон. Ознакомиться с продукцией и оставить заявку на консультацию можно на сайте завода фасадных систем «СОЮЗ» в Иркутске.
Ниже — практическое руководство по облицовке вентфасадов натуральным камнем: какие нагрузки проверять, как читать нормативы, какие узлы крепления критичны и как выстроить проект так, чтобы фасадная система прошла экспертизу и монтаж без переделок. Материал будет полезен и тем, кто уже выбрал фасадную систему с воздушным зазором, и тем, кто только сравнивает варианты для объекта в Иркутске.
Почему натуральный камень в Иркутске требует отдельного расчета
Иркутск находится в зоне резко континентального климата: холодная зима, значительные перепады температур, солнечная радиация и переходы через ноль в межсезонье. По СП 131.13330 для конкретного объекта уточняют расчетные температуры, влажностные параметры и климатические воздействия. Для облицовки это означает не только выбор морозостойкого камня, но и проверку деформаций, коррозионной стойкости крепежа и работы воздушного зазора.
Натуральный камень — гранит, мрамор, песчаник, травертин, известняк, сланец — имеет разную плотность, водопоглощение, прочность и морозостойкость. Нельзя переносить узел, рассчитанный для тонкого керамогранита, на плиты из гранита или известняка без перерасчета. Технические решения по фасадной системе из натурального камня подбирают под конкретную породу, толщину плиты, высотность и тип основания. Для Иркутска особенно важно подтверждать морозостойкость и водопоглощение по ГОСТ 30629, а для пористых пород — предусматривать защиту от влаги и загрязнений.
Нормативная база и исходные данные для проектирования вентилируемых фасадов
Проектирование вентилируемых фасадов ведут с учетом действующих норм, задания на проектирование и реальных условий площадки. Базовый перечень для экспертной проверки выглядит так:
- СП 522.1325800 — правила проектирования навесных вентилируемых фасадных конструкций: состав расчетов, требования к подсистеме, воздушному зазору, креплениям и деформационным швам.
- ГОСТ 58154 — правила и контроль монтажа навесных вентилируемых конструкций; документ полезно включать в программу входного контроля и авторского надзора.
- ГОСТ 22233 — требования к прессованным алюминиевым профилям; проверяют марку сплава, геометрию, защитное покрытие.
- СП 131.13330 — строительная климатология: расчетные температуры, влажность, ветровые и снеговые параметры для площадки в Иркутске.
- СП 20.13330 — нагрузки и воздействия: собственный вес, ветер, снег, гололед, температурные и динамические воздействия.
- СП 14.13330 — сейсмические воздействия для Прибайкалья, если объект расположен в зоне сейсмичности и это применимо к заданию.
Исходные данные должны включать архитектурные чертежи, высотность, тип несущего основания, предполагаемую облицовку, теплотехнические требования, противопожарные решения и ограничения по срокам монтажа. Полезно заранее изучить обзор подсистем, облицовочных материалов и элементов крепежа, чтобы корректно поставить задачу проектировщику и комплектатору. Разработку проекта и проверку узлов можно заказать в разделе проектирование вентилируемого фасада.
Нагрузки и воздействия: что проверяют в расчете навесных фасадов
Навесные фасады с натуральным камнем рассчитывают не только на вес облицовки. Критичны ветровое давление и отсос, кручение кронштейнов, работа анкеров на вырыв и сдвиг, температурные деформации, коррозия и динамические воздействия при монтаже. Для высоких зданий и открытых площадок ветровые нагрузки уточняют по СП 20.13330 с учетом высоты, аэродинамики и расположения объекта.
| Воздействие | Что проверяют | Нормативный ориентир |
|---|---|---|
| Собственный вес | Масса плит, кляммеров, профилей, утеплителя; нагрузка на кронштейны и анкеры | СП 20.13330, СП 522.1325800 |
| Ветер | Положительное давление и отсос; крепление облицовки; прочность анкеров и подсистемы | СП 20.13330 |
| Температурные деформации | Зазоры, скользящие крепления, деформационные швы, работа кляммеров | СП 522.1325800 |
| Коррозия | Марка стали, покрытие, контакт разнородных металлов, влажная среда | ГОСТ 22233, СП 28.13330 |
| Сейсмика | Дополнительные усилия и перемещения для Прибайкалья при соответствующих условиях | СП 14.13330 |
Для натурального камня запас по весу и креплению особенно важен: толщина плиты и ее масса задаются расчетом, а не только архитектурным эскизом. Если проект обещает «скрытое крепление», необходимо проверить, допускает ли его выбранная порода и формат плиты, а также есть ли доступ для контроля монтажа.
Узлы крепления натурального камня: кронштейны, кляммеры, анкеры
В фасадной системе с вентилируемым зазором нагрузка передается по цепочке: плита — кляммер или салазка — профиль — кронштейн — анкер — основание. Ошибка в любом звене снижает надежность всего узла. Для ответственных участков и влажных зон применяют нержавеющую сталь; оцинкованная сталь допустима только при подтвержденном покрытии и расчете коррозионной стойкости. Крепеж и комплектующие вентилируемого фасада должны иметь документы качества и соответствовать спецификации проекта.
Для тяжелой облицовки особенно важны кляммеры и салазки: например, кляммер скрытый КЛ-ск 1,2 мм и салазка крепления из нержавеющей стали. При этом сам по себе качественный элемент не заменяет расчет: важны шаг кронштейнов, вылет, кромочные расстояния анкеров, тип основания и усилия затяжки. В газобетоне, пустотном кирпиче или зоне утепления нельзя применять крепеж «по аналогии» — нужны испытания и проектное решение.
Пошаговый алгоритм: от исходных данных до монтажа
- Собрать исходные данные: архитектура, высотность, климатический район Иркутска, тип основания, облицовка, теплотехника, противопожарные требования.
- Выполнить предварительный расчет нагрузок и подобрать подсистему под вес натурального камня, ветровые и температурные воздействия.
- Разработать проект: узлы крепления, спецификацию, ведомости, деформационные швы, мероприятия по коррозионной защите.
- Оценить стоимость по калькулятору вентилируемого фасада, затем уточнить смету по проектной спецификации и актуальным ценам комплектации.
- Проверить комплектацию: кронштейны, профили, кляммеры, анкеры, уплотнители, защитные покрытия и сертификаты.
- Организовать монтаж и контроль по ГОСТ 58154: геометрия, зазоры, моменты затяжки, отсутствие контакта разнородных металлов, чистота воздушного зазора.
- Принять работы по исполнительной документации: акты, протоколы испытаний анкеров, фотофиксация узлов, ведомости замен и отступлений.
Типичные ошибки, контроль качества и частые вопросы
Практика показывает, что большинство проблем с натуральным камнем связано не с самой породой, а с проектом и монтажом. Наиболее частые ошибки: расчет «по площади» без учета веса и ветрового отсоса; одинаковые узлы для гранита и пористого известняка; анкеры без испытаний на площадке; отсутствие деформационных швов; экономия на кляммерах и крепеже; монтаж без утвержденного проекта и контроля моментов затяжки.
Можно ли применять мрамор для вентилируемого фасада в Иркутске?
Мрамор требует особенно внимательной проверки морозостойкости, водопоглощения и условий эксплуатации. Для наружной облицовки в холодном климате его применяют ограниченно и только при подтвержденных характеристиках, защите поверхности и корректном узле крепления. Чаще для ответственных фасадов рассматривают гранит, сланец или другие породы с подтвержденной морозостойкостью.
Нержавеющая сталь или оцинкованная сталь с покрытием?
Выбор зависит от среды, класса ответственности, влажности и проектного срока службы. Для критичных узлов, влажных зон и тяжелой облицовки предпочтительна нержавеющая сталь. Оцинкованная сталь с покрытием допустима при расчете коррозионной стойкости и соблюдении требований проекта, но экономия на крепеже не должна снижать надежность узла.
Нужны ли испытания анкеров на объекте?
Да, если основание неоднородное, есть сомнения в прочности, применяется тяжелая облицовка или проект предусматривает контрольные испытания. Испытания на вырыв помогают подтвердить несущую способность анкеров и скорректировать узлы до начала массового монтажа.
Вывод
Облицовка вентфасадов натуральным камнем в Иркутске требует связки архитектуры, расчета и комплектации: только так фасад сохраняет внешний вид и надежность при морозах, ветре и перепадах температур. Начинать нужно с исходных данных и проекта, а не с закупки плиты. Специалисты «СОЮЗ» помогут подобрать фасадную систему, проверить узлы крепления и подготовить смету. Вентилируемые фасады с натуральным камнем — решение для объектов, где важны долговечность и представительный облик; чтобы получить консультацию, расчет сметы или проверку проектного решения, используйте расчет стоимости вентилируемого фасада и оставьте заявку на сайте завода «СОЮЗ» в Иркутске.
